密炼机转子结构特点
转子由长棱、短棱、转子体和转子贯通式内腔上的循环冷却水道组成。转子的一个长棱和一个短棱组成一组棱，两组棱均匀分布在转子体上，并从转子的端头向转子中心部位以螺旋状延伸，长棱的起始边与转子端头不相连，矩棱的起始边与转子的端头相连；
转子贯通式内腔壁及棱部位加工有回转式循环冷却水道。由此转子在工作时轴向力达到平衡，产生的热量少，混炼充分，硫化体系分布加快，填充系数增加，冷却效果显著，因而可提高混炼胶质量和炼胶效率。
密炼机转子制造过程和材质
1、转子叶制造过程:为进口合金钢堆焊-高精度抛磨-渗碳-表面均磨砂且喷涂钛化钨高端工业材料，耐磨性特佳,这样才能确保耐磨耐用；
2、材质:转子轴心由38CrMoALA氮化HV950-1050处理,深度为0.6-0.75MM,脆性不大于11级,以确保转子轴硬度高,承载能力高,扭力强,不断轴,传动平稳。
设计配方应在多个方面综合考滤，
1.确保指定的物性。所谓物性大体是在如下几个方面拉伸强度、撕裂强度、定伸应力、硬度、磨耗、疲劳与疲劳破坏、回弹力、扯断伸长率等。
2.胶料加工过程中，性能优良，确保产品高产、省料。
4.所用的原材料很易采购到。
5.生产力高，加工方便，制造过程中能耗少。
6.符合环保及卫生安全要求。
一:对各种橡胶物性要有充分地了解。
天然胶物性；
天然橡胶加热后慢慢软化，到130—140度则完全软化至熔融状态，温度降低至零度时渐变硬，到-70度变成脆性物质。天然胶的回弹率在0-100度内可达50-85%升至130度时仍保持正常的使用性能。伸长率可达1000%。
天然橡胶是一种结晶性橡胶，自补强性大，具有非常好的机械性能。纯胶的拉伸强度达17—25MPA，补强硫化胶达25—35MPA，曲绕达到20万次以上，这是因为天然胶，滞后损失小，生热低的结果。天橡胶具有较好的汽密性。
天然橡胶的老化性能差，不加老防剂的橡胶，在强烈的阳光下曝晒4—7天后即出现龟裂现象。与一定浓度的臭氧在几秒钟内即发生裂口。

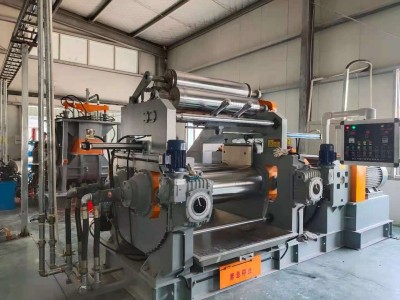

35升密炼机16寸开炼机厂家
密炼机卸料装置
1、结构组成：使用液压翻转作为密炼室翻转卸料。
2、翻转角度：110°(翻转角度 140°)。
3、翻转控制：两道控制保护系统，不会翻转动作失灵，导致机器损坏。
密炼机混炼过程中，胶温不断上升，一般是在规定的上限温度到达之时结束混炼。混炼温度较低时，胶料的粘度较大，配合剂的浸润性和分散性差，设备负荷大，但剪切力也大，这对于低硬度胶料的混炼是有利的。
而温度过高时，胶料变软，虽有利于粉剂与生胶的混合，但因剪切作用降低会不利于粉状团体的分散，而且给排料后的下片操作带来困难。
对于不同配方胶料混炼温度的设定通常取决于生胶或胶料的特性（如门尼粘度和硬度等），以及配方的特性（如填料粒径、硫化体系等）。
与排胶温度一样，密炼机混炼乙丙橡胶的起始温度对加速起步及混合分散也很重要。
